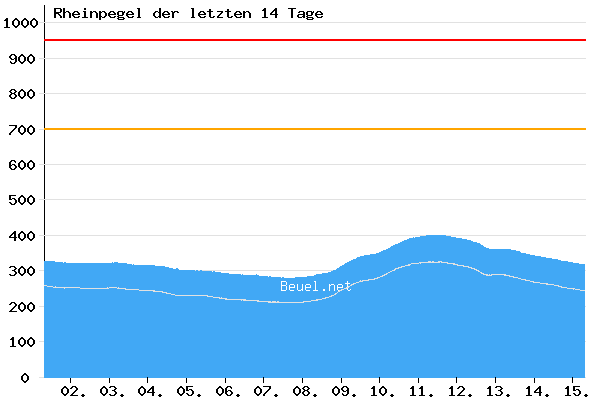

Rheinpegel aktuell: 371 cm

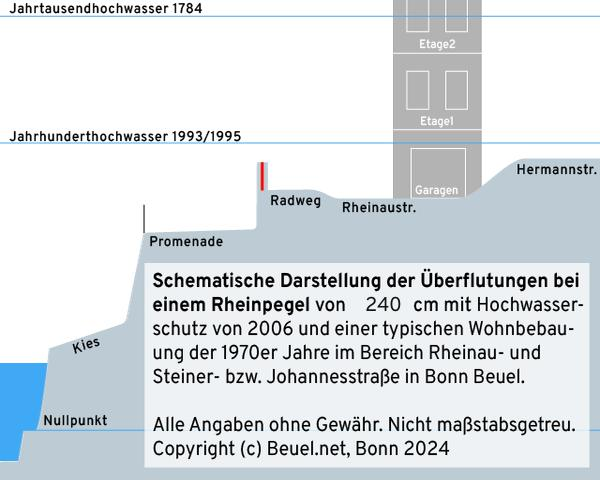

Pegelstände und ihre Auswirkungen

zuletzt bearbeitet heute von beuel.net

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt. Info * die Bestimmung der Hochwassermarken 1 und 2 für Bonn erfolgt anhand des Pegels Oberwinter. Die Pegel sind näherungsweise übersetzte Werte.

Beuel Map

zuletzt bearbeitet im Mai von beuel.net

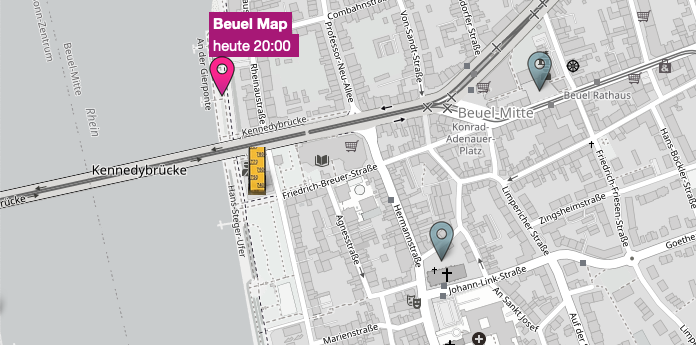

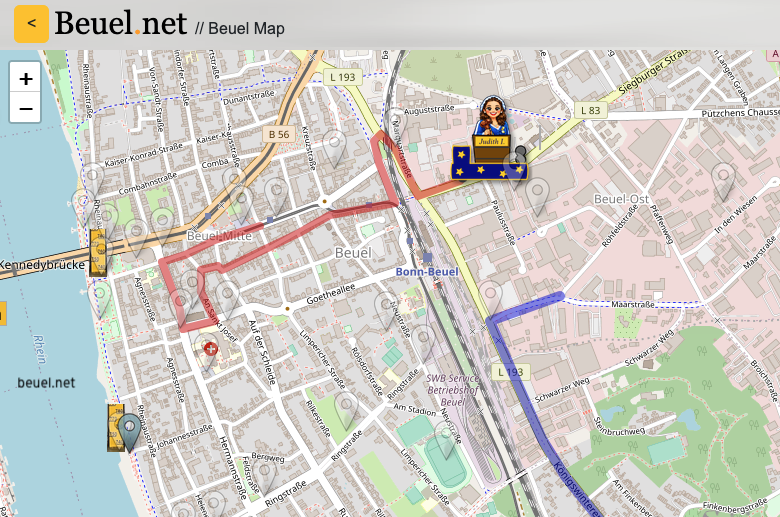

Besucht gerne auch unsere neue "Beuel Map", auf der die Pegellatte und Veranstaltungen mit Ortsbezug eingetragen sind:

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt.

Events und Veranstaltungen

zuletzt bearbeitet gestern / #events / zum Anfang

Hier eine kleine Auflistung aktueller Veranstaltungen in+um Beuel heute morgen in Kürze und alle auch auf der Beuel Map.

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt. Die Auswahl erhebt keinen Anspruch auf Vollständigkeit, und listet Events vornehmlich auf öffentlichen Flächen oder mit akustischer Auswirkung auch über das Gelände hinaus. Alle Angaben nach bestem Wissen aber ohne Gewähr. Hinweise: auf die Gestaltung der per "externer Link" verknüpften Seiten haben wir keinen Einfluss, da sie nicht zu beuel.net gehören.

Bonner Pegel und seine Messung

zuletzt bearbeitet im März / #pegelbonn / zum Anfang

Der Bonner Pegel wird im Pegelhaus am Brassertufer (map) im Rahmen der Zuständigkeit der Wasserstraßen- und Schifffahrtsverwaltung des Bundes (WSV) durch das Wasserstraßen- und Schifffahrtsamt Rhein (WSA Rhein) kontinuierlich automatisiert gemessen. Die Daten dieser Messung stellt die WSV auf ihrer Webseite direkt zur Verfügung über die Portale:

• Elektronischer Wasserstraßen-Informationsservice (ELWIS)
• Pegelonline (tagesaktuelle Rohwerte unterschiedlicher gewässerkundlicher Parameter)

• am Brassertufer direkt am Pegelhaus, GPS: 50.73629, 7.10795 (map)
• in der Verlängerung der Josefstraße im Bereich des Anlegers der Feuerwehr unterhalb des Dorint Hotels, GPS: 50.73869, 7.10727 (map)
• in Beuel an der Südseite der Schutzwand an der Rheinlust, GPS: 50.73800, 7.11371 (erst ab höheren Pegeln) (map)
• in Beuel der oben beschriebene Beueler Bürgerpegel am Nepomuk-Platz, GPS: 50.73327, 7.11520 (erst ab 730 cm) (map)

Zeitweise wurde von der Uni-Bonn im Rahmen eines Projektes der Pegel mit einem Satelliten gestützten Verfahren für Bonn gemessen [UB1]. Diese Messeinrichtung ist derzeit jedoch leider nicht mehr in Betrieb.

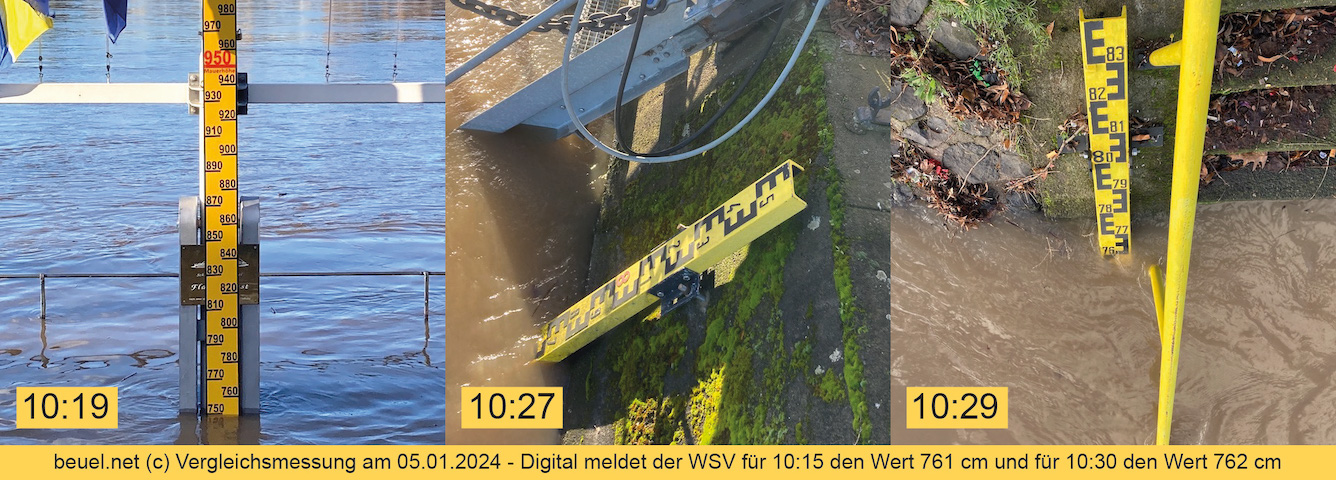

Im Rahmen des Hochwassers am 05.01.2024 wurde eine stichprobenartige Vergleichsmessung durchgeführt. Dazu wurden alle drei zu diesem Zeitpunkt aktiven Pegellatten innerhalb von 10 Minuten abgelesen. Dies sind die Ergebnisse dieser Stichprobe:

Die Stichprobe wirft Fragen auf, die es in Zukunft zu klären gilt. Nach unserem Verständnis sollten alle Pegelwerte im Rahmen der Messungenauigkeit gleich sein.

Wie ist der Bonner Pegel definiert?

Sammeln wir zunächst weitere grundlegende Informationen zum Pegel und der Bedeutung. Auf dem Portal der Stadt Bonn: pegel.bonn.de kann der aktuelle Pegel abgerufen werden. Diesen bezieht die Stadt (Stand 2023) auch vom WSV, betreibt also keinen eigenen Pegel. Darüber hinaus wird auch eine Höhenangabe geliefert (siehe Abbildung), mit der der aktuelle Pegel auf eine Höhe übertragen wird. Beispielsweise: "05.01.2024 14:00 Uhr 766 cm entspricht 50.32 m über NN". Daraus lässt sich der Pegelnullpunkt gemäß Stadt Bonn ableiten:

50,32 - 7,66 m = 42,66 m über NN (DHHN12)

Heute üblich ist das DHHN2016 System, das die Zwischenlösung des DHHN92 abgelöst hat. Wir können mit den Hoetra Tools für die Referenzkoordinate des Pegelhauses entsprechend umrechnen:

42,66 m + 0,035 m + 0,023 m = 42,718 m (DHHN2016)

Dies deckt sich mit der vom WSV angegebenen DHHN2016 Höhe von 42,713 m, die seit dem 1. November 2019 gilt. In den folgenden Betrachtungen gilt es das Bezugssystem der Werte korrekt zu berücksichtigen.

Rheingefälle - wie hoch liegt mein Nullpunkt?

Möchte man die Höhe des Wasserstandes bezogen auf Bonner Landflächen berechnen gilt es einen der oben genannten Pegelnullpunkte zu wählen. Jedoch muss mit zunehmendem Abstand zum Pegelhaus auch die Höhendifferenz des Fließgewässers beachtet werden. Von Konstanz/Bodensee bis in die Nordsee überwindet der Rhein einen Höhenunterschied von rund 405 m. Anhaltswerte für das Gefälle im Bereich Bonn bietet stadtplan.bonn.de [BN1*], speziell die Hintergrundkarte "Hochwasser Rhein 10m". Diese gibt Höhenwerte für den Rhein bei einem 10,00 m Hochwasser (Bonner Pegel) entlang des Rheinufers an. Das Pegelhaus liegt auf der Trennlinie zwischen 52,64 m und 52,75 m über NHN, per Definition ist es bei 52,713 m über NHN zu finden, was schlüssig erscheint.

Gerinnehydraulik des Rheins

Neben dem Gefälle also der Neigung ist gemäß Gerinnehydraulik das Verhalten des Wasserspiegels im Bereich von Krümmungen zu berücksichtigen. Grundsätzlich erfährt ein Gerinne vor einer Krümmung oder Kurve eine gewisse Stauung. In der Krümmung selbst ist der Wasserspiegel an der bogeninneren Seite niedriger als an der bogenäußeren Seite. Auf das Verhalten von Primär- und Sekundärströmungen gehen wir nicht im Detail ein, sondern betrachten nur die daraus resultierenden Effekte. Für den Vergleich zwischen Bonner Pegel und Beueler Bürgerpegel ist festzustellen, dass sich der Bonner Pegel genau am Ende der Außenseite einer Krümmung befindet, während der Beueler Bürgerpegel im letzten Siebtel derselben Krümmung innenseitig liegt. Näherungsweise kann die Krümmung mit einem Bogenradius von 1100m innen, und 1274m außen beschrieben werden. Die Krümmung beginnt auf Höhe des Beueler Rheinauen Freizeitparks nördlich der Konrad-Adenauer-Brücke (Südbrücke) und endet auf Höhe des Alten Zolls. Insgesamt ist die Berechnung von Pegelständen in Flussgewässern hochkomplex, da viele Faktoren Einfluss darauf nehmen.

Pegel Oberwinter, Bonn, Köln - kann man die vergleichen?

Grundsätzlich sind Pegel an verschiedenen Punkten in einem Gewässer nicht ohne Weiteres vergleichbar. Dies ergibt sich neben der beschriebenen Gerinnehydraulik auch aus dem reinen Querprofil des Flussbettes, das ortsabhängig individuell ist. Leicht nachvollziehbar steigt der Pegel beispielsweise schneller an, wenn die gleiche Wassermenge auf eine steile Uferbefestigung trifft. So sind auch die Pegelstände zwischen Städten nicht unmittelbar zu übertragen. Hier spielt auch die zeitliche Verzögerung durch die Distanz sowie Zu- oder Abflüsse von weiteren Gerinnen eine erhebliche Rolle. Ein Interessanter Fall besteht für die Pegel Oberwinter und Bonn. Auf dem rund 16 km Rheinabschnitt von Oberwinter bis Bonn besteht kein kontinuierlicher Zufluss durch einen signifikant großen anderen Fluss. Somit kann die Hypothese aufgestellt werden, dass die Korrelation zwischen den beiden Pegeln näherungsweise bestimmbar ist.

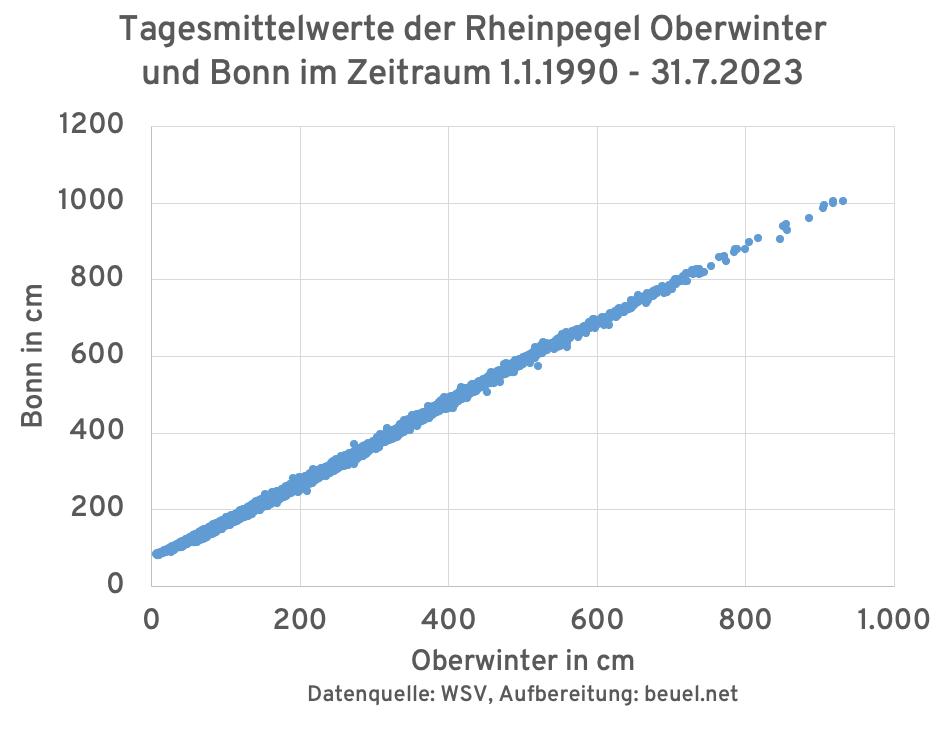

Von der WSV konnten wir dankenswerterweise Datensätze aus dem Zeitraum 1990-2023 erhalten. X-Y-Abgebildet ergibt die Tagesmittelwerte der beiden Pegel die in der folgenden Grafik gezeigte Korrelation.

Modell B1 im Beta-Test

Fortsetzung folgt ...

Hochwasserschutzmauer 2006

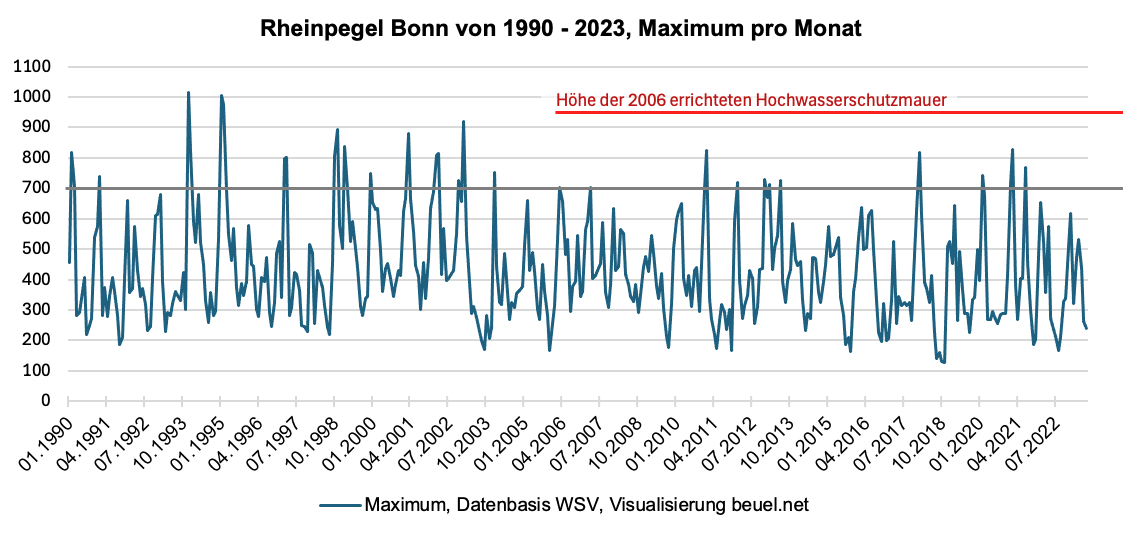

Die Errichtung der Hochwasserschutzmauer im Bereich vom Restaurant "Canal Grande" bis Kennedybrücke und in der Verlängerung bis nördlich des Bahnhöfchens hat zu einer erheblichen Entspannung der Situation in Beuel Mitte beigetragen. Schaut man in die historischen Daten so stellt man schnell fest, dass Pegel über 800 cm keine Seltenheit waren. Die Schutzmauer ist für Pegel bis 950 cm ausgelegt. Bei genauer Betrachtung der Zeit nach 2006 erblickt man eine Auffälligkeit: bis heute (Mai 2023) gab es glücklicherweise kein Hochwasser mehr, das die Mauer auf Herz und Nieren geprüft oder sogar übertroffen hat. Der höchste Pegel seit Fertigstellung war am 7. Februar 2021 mit 827 cm zu verzeichnen. Das THW hatte bereits die Dammtore eingesetzt und geschlossen. Diese hielten ausnahmslos dicht.

In Gesprächen mit der Nachbarschaft wurde jedoch etwas deutlich: keiner konnte aus Erfahrung sagen was zwischen 827 cm und 950 cm genau passieren wird, insbesondere in Bezug auf die Folgen des erhöhten Grundwasserspiegels und mit welcher Verzögerung er steigt. Vor 2006 hatte das ungebremste Oberflächenwasser die Bedeutung des Grundwasserspiegels in den Hintergrund gerückt, da die Überflutungen immanent waren. Nicht wenige Häuser, beispielsweise auf der Rheinaustraße, haben Grundplatten, die unterhalb der 827 cm Pegel liegen. Dass der Rhein auch Auswirkungen auf die Gebiete hinter der Schutzmauer hat ohne, dass er sie dazu überspülen muss, steht außer Frage. Das haben vereinzelte vollgelaufene Gartenflächen 2021 bereits bewiesen.

In Zukunft wird man bei Pegeln über 827 cm also darauf weiter ein Auge werfen müssen und wie gehabt stündlich in den Keller steigen, um zu sehen ob es bereits Auswirkungen gibt. Für Pegel bis 827 cm weiß man nun: das traditionelle Kellerleerräumen war 2021 nicht nötig, die Schutzmauer hielt und das Grundwasser stieg nicht signifikant.

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt.

Beueler Bürgerpegel

zuletzt bearbeitet im Januar / #pegelbeuel / zum Anfang

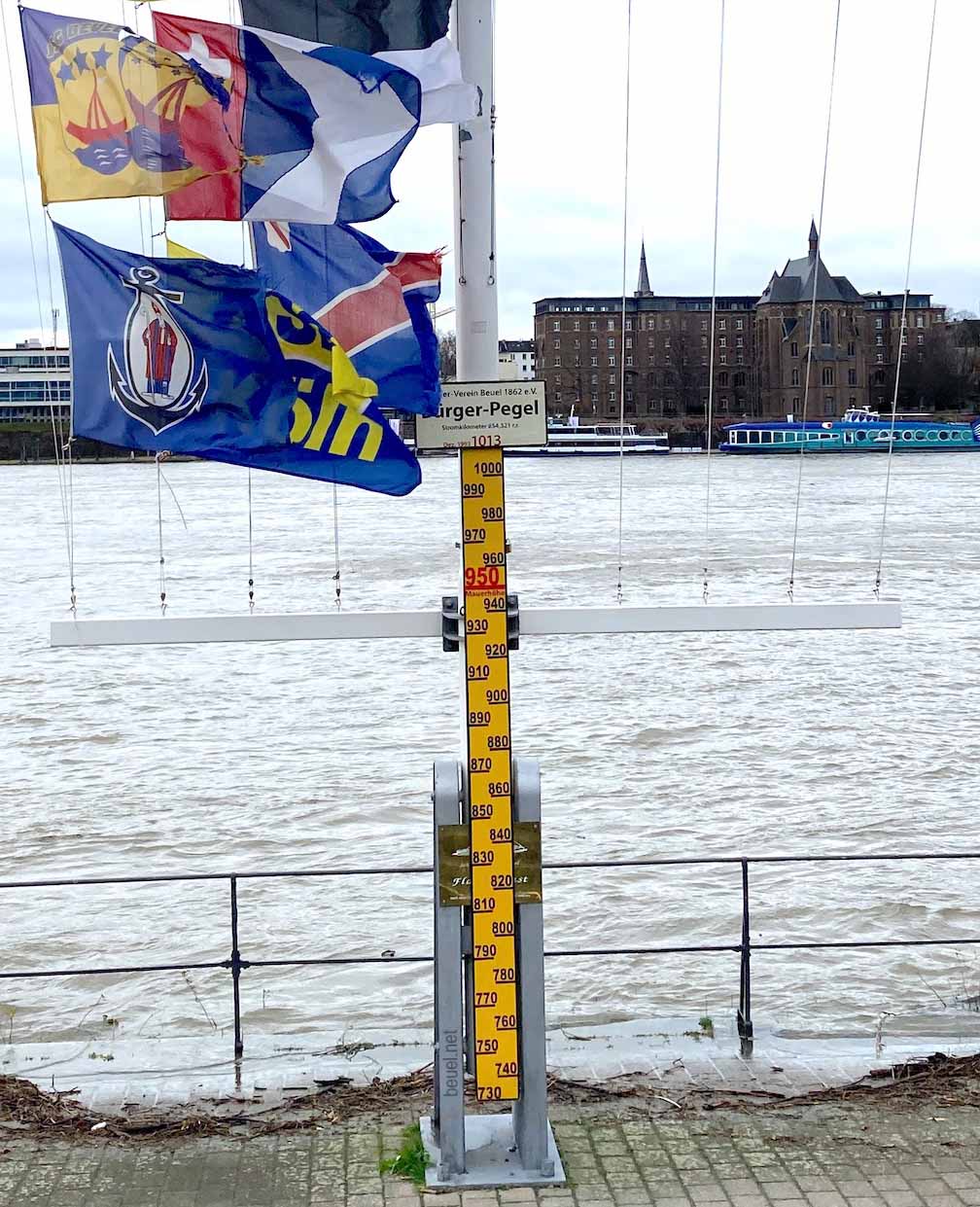

Der Beueler Bürgerpegel ist eine Messlatte, die vom Schiffer-Verein Beuel 1862 e.V. [SV1] bei Hochwasser am Flaggenmast auf dem Nepomuk-Platz in Bonn Beuel angebracht wird (Stromkilometer 654,321 r.r.). Auf dieser können alle Bürgerinnen und Bürger den Pegel ab einer Höhe von 730 cm selbst ablesen. Hier eine Aufnahme vom 24.12.2023 bei 694 cm laut WSV.

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt.

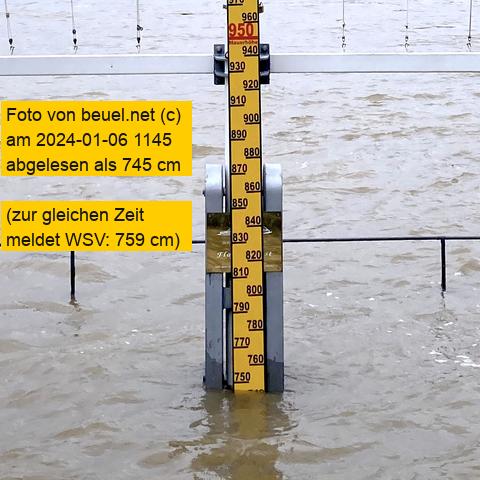

Werte vom Beueler Bürgerpegel

zuletzt bearbeitet im Januar von beuel.net

Kommentar: WSV-Pegel und Beueler Bürgerpegel sollten im Rahmen der Messungenauigkeit etwa gleich sein. X bedeutet, dass der Pegel unterhalb der Pegellatte lag und daher nicht abgelesen werden konnte.

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt.

Bauliche Pegelindikatoren

zuletzt bearbeitet im August von beuel.net

Neben den offiziellen Pegellatten gibt es auch Bauwerke, die aufgrund ihrer seit Jahren unveränderten Lage als Referenzpunkte für Pegelstände herangezogen werden können.

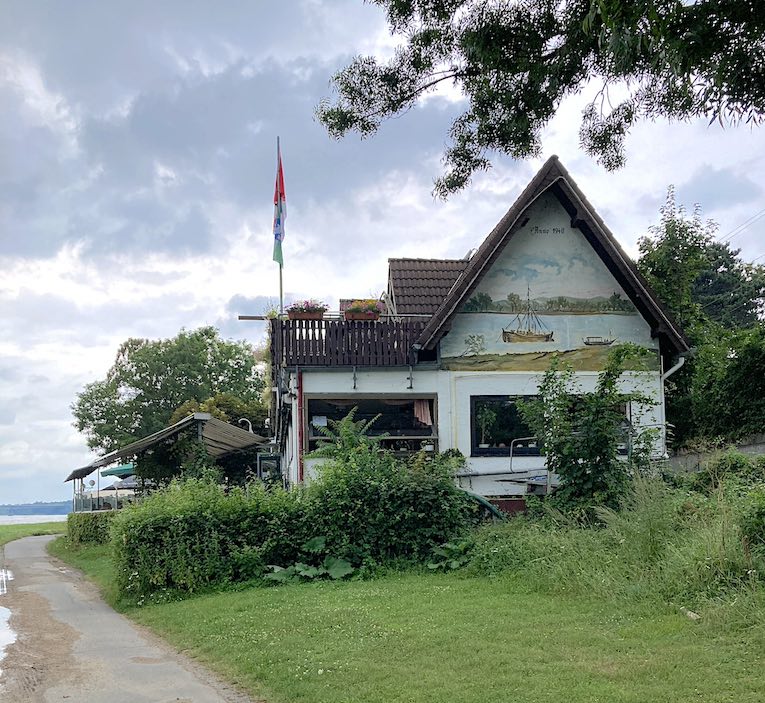

Restaurant Bundeshäuschen

Interessierte finden auf der Homepage des Bundeshäuschens zudem eine Sammlung von Bildern zu den markanten Ereignissen: (externer Link)

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt.

weitere relevante Pegel

zuletzt bearbeitet im August von Udo / beuel.net

Alle Angaben ohne Gewähr. Bitte beachtet immer die offiziellen Kanäle, zu denen dieser hier nicht zählt.

Motivation und Quellenangaben

zuletzt bearbeitet im März / #quellen / zum Anfang

Beuel.net ist eine rein private Initiative für unsere Freunde in Bonn Beuel und unsere Familie, die sich mit dem Thema Rhein, Hochwasser und "Pegelforschung" aus persönlichem Interesse beschäftigen oder auseinandersetzen müssen. Die Informationen hier stammen aus offiziellen Quellen aber auch aus den überlieferten Erfahrungen der "Anrheiner", die seit 2014 gesammelt wurden.

Am Pegel Bonn kam es leider immer mal wieder zu Fehlmessungen in den letzten Jahren [GA1*, GA2*, RO1*] und auch in diesem Jahr (2023). Die Wasserstraßen- und Schifffahrtsverwaltung des Bundes WSV weist explizit auf ihrer Webseite darauf hin, dass keine Gewähr für den Pegel übernommen wird und es sich um Rohwerte handelt. Folglich ist es nicht überraschend, dass Abweichungen - wie in jedem technischen System - vorkommen. Insgesamt erscheint die Schaffung einer Redundanz erstrebenswert. So bemühen wir uns grundsätzliche Informationen zum Hochwasser zusammenzutragen und aktuelle Meldungen vom Beueler Bürgerpegel bereit zu stellen, so dann er aufgestellt wurde. Die finale Risikoabschätzung, wann jemand beispielsweise den Keller leerräumt, muss jeder weiterhin für sich selbst treffen. Wir können keine Gewähr für die Werte oder die Verfügbarkeit geben.

Wir danken dem Schiffer-Verein Beuel, der Stadt Bonn, dem Amt für Bodenmanagement und Geoinformation, dem Stadtarchiv der Stadt Bonn, der WSV, dem WSA Rhein sowie der Hochwasservorhersagezentrale Rheinlandpfalz für die Beantwortung früherer Anfragen, den Betreibern der Bundeshäuschens, sowie in besonderem Maße allen Anwohnerinnen und Anwohnern in der Nachbarschaft für ihre Auskunftsfreude, die auch für "Neu-Beueler" ein Verständnis der Sachzusammenhänge erst ermöglicht haben.

Sollten jemand von euch weitere Informationen oder Ergänzungen haben, die dem allgemeinen Wissen zum Thema Hochwasser in+und um Beuel zuträglich sind, lasst es uns gerne wissen unter hochwasser (at) beuel.net - dies können beispielsweise auch Erfahrungswerte ab welchen Pegelwerten der eigene Keller / Haus betroffen ist. Besten Dank, Udo und Tino.
